Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:c'est juste pour savoir qu'elle barette de ram mettre sur des pc fixe quand on connait pas trop les origines mais ca peux attendre j'ai une tables des matière a finir
Des barrettes mais demande a Thermos il va t'en procurer,et de la bonne....
Mick- Expert-Pipelette
- Nombre de messages : 1253
Age : 61
Humeur : Incertaine
Date d'inscription : 21/02/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:c'est juste pour savoir qu'elle barette de ram mettre sur des pc fixe quand on connait pas trop les origines mais ca peux attendre j'ai une tables des matière a finir
y'a un p'tit log qui s'appelle CPU-Z http://www.cpuid.com/cpuz.php
en haut de la page a gauche tu clic sur :
CPU-Z 1.52 setup
(with install, includes 32 & 64-bit binaries)
une fois telechargé tu lance le programme (attention ,il y a une page qui te demande si tu veut installé la ask toolbar ....tu decoches tous)
le reste pas de bleme
tu va avoir une icone sur ton bureau tu clic dessus pour lancer le programme
le premier onglet te renseigne sur le processeur "socket" et ainsi de suite
le second onglet te dit le cache du proc
le trousieme mainboard "carte mere" t'indique quel est ta carte mere la version du bios
le quatrieme memoire le type la frequence les cas ...de tes memoire embarqués
le cinquieme SPD contenant intégralité des parametres de la barettes tels que definis par le constructeur. Ainsi, cette petite memoire contient des informations tels que les temps d'acces de la RAM, la taille de la barettes et une foule d'autres paramètre
le sixième graphics te dis la section graphique de ton materiel ,carte graphique ou chipset graphique (incorporé a la carte mere)
et le septième onglet te dit la version de ton OS ainsi que sauver sous forme html ou texte ce qu'il a trouver sur ton pc
pour la mémoire tu va sur mainboard et model si il y a la marque d'un contructeur tu peut aller ici ,c'est bien indiqué
http://www.ldlc.com/assistants/ram-memoire.html
sinon tu peut faire une recherche par le chipset de la meme page sur google
il y a de bonne indication aussi sur l'onglet SPD et memory ....
si tu panne que dalle et que tu n'a pas envie d'installer un programme tu ouvres le pc et tu me donne le nom de la carte mère (généralement ecris entre les slot pci) exemple ASUS P5Q REV 2.0
Invité- Invité
Re: montage hard ,"ou comment se monter un pc soit meme"
brumes87 a écrit:pour brumes.?? ben je sais demonter un pc mouavince a écrit:MasH a écrit:Yesssssssss Good IDea mister Vince
Je vais suivre cela personnellement j'ai déja pas mal tripoter les entrailles d'une tours mais surtout en pahse démontage
Mais bon c'était le but essayé de comprendre comment que c'est dedans !!
J'ai aps vraiment pigé donc je suis content de ton initiative Vince
c'est un peu pour toi ,beaucoup pour brumes ,et bien sur tout les autres qui voudrait se lancer a monter son pc ,et comprendre pourquoi tel ou tel choses sont inadaptés "entres autre les chipsets ,les memoires ,les processeurs ,les cartes graphiques ect
ps; le tiens sera le pilote
bon ok, j'ai toujours des pieces de reste kan je remonte mais c'est k ça doit faire des petits pendant k j'ai le dos tourné..
pis dis moi toua...............
tu crois k ça fonctoionne comme les radars les pc............
vais me retrouver avec des points en moins si ça flash.?
ben j'suis navré ,le flic informatique t'a refilé un nouveau permis de forum ....l'aurais pas du
Invité- Invité
Re: montage hard ,"ou comment se monter un pc soit meme"
CH1 :Alimentations (dit ALIM en "abréviations info")
*quelles alim pour quel usage*
CH2 :Boitiers
*modèle micro atx ,atx ,je m'en tiendrais a ces deux modèles la *
CH3 :Cartes mères (dit CM )
*comme ci dessous la CM et PROC doivent avoir le même SOCKET "littéralement comme papa dans maman avec le don que tous les pin's rentre bien (détrompeur a l'appuis) "
CH4 :Processeurs (dit PROC ou CPU)
*a choisir en rapport avec la CM ou vis a vis de la CM ...le PROC est souvent ce qu'il y a de plus cher "very importante information"
CH5 :Mémoire vive (dit barettes ou MEM ou RAM),je retiendrai le dernier termes
*c'est la deuxieme source de rapidité de votre pc "les CAS"je vais pas vous bourrez le mou avec ca mais je ferais un petit encart la dessus car assez important pour moi ... c'est le temps qu'a la MEM a ingurgité les données ,les traiter et les rendrent *
CH6 :Les Disques dur "les données" (DD)
*ide sata, esata,scsi ," ssd dernière génération de disque non mécanique (mémoire flash comme vos appareils photos)"
CH7 :Les cartes filles (cartes graphiques (CG) ,cartes son (CS) ect ect
*je m'étendrais pas trop la dessus car on arrive a des summum si on vise le graphisme et le son pour preuve ....moi A gaaaaa!!!
CH8 :les connectiques (pas d'abreviation chacunes les leurs USB ,IDE ,SATA ,RGB ,YUV ,DVI-D ,DVI-I ,HDMI et j'en passe et des meilleurs
*celles ci seront expliqué en meme temps que la carte mere (CM)
CH1 L'ALIM
Une alim est un transfo, elle transforme le courant secteur en courant potable pour la cm et les composants
la fourchette de prix se situe entre 15 euros et 250 pour les modèles de courses ,bien entendu les moins cher son celle appelées communément "no name " ce qui veut dire au petit bonheur la chance
Beaucoup de personne pense que c'est anodin de choisir une alim ....que nenni c'est elle et elle seul qui déterminera la configuration que vous voulez avoir ,avec des changement futur (ajout d'un graveur ,DD ,CG ect ect )ceux ci auront une répercutions sur la consommation donc , les watt , le rendement en % ...et le bruit de celle ci ,et non des moindres...
La qualité aussi de ces dites ALIM, est primordiale, beaucoup de constructeurs, mais seulement quelques un à retenir si vous voulez vous faire une machine de guerre ou etre tranquille la norme étant de 450watt pour une config simple actuel a laquelle vous pouvez rajoutez quelques éléments "sauf a en faire un serveur ou ajouter plusieurs cartes graphiques"
Une config simple bureautique à monter soi même comme exemple pris sur RDC a 190 euros
# Processeur AMD Athlon 64 LE-1660 2,8GHZ
# Carte mère gigabyte GA-M61PME-S2P
# Chipset graphique intégré nVidia GeForce 6100
# Mémoire 2Go DDR2 en 800MHz
# Disque Dur 320Go 16 Mo 7200 t/min
# Graveur de DVD Double Couche 22x
# Boîtier moyen tour noir/silver - Alimentation 480W
Pour cette config pas besoins de se prendre la tête une 450w/480w, du commerce marque "quelconque" suffira (une 350w suffirait amplement, même moins, si les constructeurs ne nous mentait pas sur les réelles puissances de celle ci
Mais l’avenir de la consommation des composants étant incertaine...( elle tend tous de même vers une moindre conso ),
Si jamais a cette config il vous passait par la tête ou celle de votre ado en mal de casser du monstre "petit le monstre hein..." l'idée "toute saugrenue" d'y ajouté une carte graphique "la mon z’aïeul !!! ,c’est plus la même"
Etant donné qu'une carte graphique vous apporteras un réel confort visuel celle ci consommera au bas coup une fourchette entre 40 et plus de 300 watt a pleine charge et en terme de prix aussi ,de 40 a 700 euros pour certains modèle "la mienne" (pouvant dépassé 2100 euros pour du tri way ou quad (4)(triple carte graphique sur une même carte mère ,(mais la faut être fondu)
Donc pour calculer une alim il faut savoir ce que l'on veut y adjoindre, pour ceci un lien
http://www.antec.outervision.com/
Pour les réfractaire a l'anglais une traduction succincte
http://translate.google.fr/translate?hl=fr&sl=en&tl=fr&u=http%3A%2F%2Fwww.antec.outervision.com%2F
Si, non compréhension des composants a mettre sur ce panneau une note explicative sera faite (tenez vous a la partie de gauche une fois remplis cliquer sur calculate de "Recommended PSU Wattage" en haut a droite
il y a deux genre d'alim (pour dégrossir) celle a rail séparée "multiples" et celle monorail ci joint un article très intéressant a mes yeux "d'electrotech" mais ne vous en préoccupés par trop c'est plutôt pour le coté commerciale… moi mon choix était déjà fait ...une monorail avec une protection coupure en cas de surcharge "c'est un minimum
http://www.pcworld.fr/article/comparatif-de-105-alimentations/importance-du-12v-et-la-question-des-rails-multiples/94411/
La question de la connectique est à prendre en considération aussi, les anciennes cartes mères (CM) accueillait des disques dur (DD) , lecteur/ graveur CD/DVD avec la norme IDE et les cartes graphiques simple n’avait pas besoins de connecteur propre vu qu’elle se servait spécifiquement du connecteur AGP ou PCI de la CM et que les processeur (CPU) n’avait a cette époque pas besoins d’une alim attribué (P4 ou ATX12V)
Connecteur ATX:
Il se connecte directement sur la carte mère afin de lui apporter les différentes tensions nécessaires à son fonctionnement
24 ou 20 pins ?
La nouvelle génération de carte mère nécessite l'emploi d'un connecteur 24 pins ; cependant, si vous avez déjà une alimentation, sachez qu'un adaptateur 20 vers 24 pins existe. Si vous achetez une nouvelle alimentation pour votre ancienne carte mère, elle comprendra certainement un adaptateur 24 vers 20 pins ou une partie des 24 broches sera détachable pour obtenir les 20 broches. Si elle n'est pas détachable, le connecteur pourra tout de même se brancher sur la carte mère, 4 broches seront "en l'air" (si aucuns composants ne gênent).
connecteur 20pins connecteur 24 pins
Sur toutes les alimentations relativement récentes, vous trouverez également un second connecteur 4 broches (nommé "P4" ou ATX12V). Bon nombre de cartes mères le réclament, et ne démarreront pas sans lui.
situé généralement a coté du processeur
Connecteur Molex ou IDE pour les périphériques 5 pouces ¼ et 3 pouces ½:
Ce connecteur permet de relier les disques durs (ci dessous a droite) d'ancienne génération IDE (toujours en vente), les graveurs et lecteurs de CD ou DVD
Connecteur Molex pour lecteur disquettes:
Bien que le lecteur de disquettes ne soit plus trop utilisé, les alimentations disposent encore de ce connecteur.
Connecteur SATA:
Ce connecteur permet d'alimenter les disques durs et /ou lecteur graveur CD/DVD utilisant la technologie SATA (nouvelle norme).
Ce type de connecteur n'est pas toujours présent car les disques durs SATA sont arrivés sur le marché il y a peu de temps. Si vous optez pour une configuration équipée d'une carte mère et d'un disque dur à la norme SATA, prenez soin de vous équiper d'une alimentation possédant ce type de connecteur.
le connecteur d'alimentation SATA est a brancher a la gauche du connecteur de donnée "rouge" SATA sur le DD (photo du milieu) ,la même sur les CD DVD norme SATA ,Sachez qu'il existe cependant des adaptateurs permettant de passer d'un connecteur Molex "IDE"à un ou deux connecteurs SATA (photo a droite)
Connecteur 12 volts 6 pins (PCI-Express):
Certaines cartes graphiques nécessitent une alimentation musclée, elles disposent donc d'un (parfois 2) connecteur à 6 ou 8 broches.
connecteur de le CG
Il y a deux sorte d’alim la normal « merci Lapalisse » et la dites modulaire ….la normal est pourvue des divers câbles cité plus haut alors que la modulaire a elle les mêmes câbles qui s’embrochent sur l’alim pourquoi ??? pour un meilleur rangement et une meilleur ventilation du boitier en ne se servant que des câbles dont l’ont a besoins ,généralement ils sont gainé et ces alim coutent un peu plus cher car c’est souvent l’apanage d’alim pour lesquels les constructeurs prennent soin « une vitrine quoi » les images parlent mieux que des écrits quelques fois ..voici ce qu'est une alim modulaire "ci dessous" , l'alim dite normale est en photo en haut de page
Un facteur a ne pas délaisser le bruit d’une alim entre 0-20 dB c'est presque inaudible, 35 est le bruit de fond d’un appartement calme, 65 est le seuil de gêne ou de fatigue
J'apporte une correction ,brancher les connecteurs sur la CM et les périphériques sont normalisés ,donc infime malchance que vous puissiez vous trompez sur les connections de celles ci "TOUS A L'HEURE D'AUJOURD'HUI SONT MUNIS DE DETROMPEURS
Voila vous savez ce qu'il faut savoir sans trop en mettre ,si jamais vous voulez apportez des modifications ou poser des questions elles seront les bienvenues
CH2 :Boitiers
Les formats :
A gauche « un barebone » , au millieu « un microATX », a droite « une moyenne tour ATX» formats les plus usités maintenant pour le particulier
Le desktop « employé anciennement dans les entreprises » ,mais reviens dans nos salons ,avec une esthetique facon chaine hifi..pas mal du tout et est surtout equipé pour le multimedia "prise HDMI ,telecommande ect "...merci poe
« grand tour » , Ne vous fiez SURTOUTpas a l’image …un vrai sac de ciment le machin et assez encombrant , je sais …j’ai le même a la maison !!!
Voila pour avoir fait un petit peu le tour des boitiers, je resterais camper sur le format uATX et ATX
Pourquoi le format uATX et ATX ,vous me direz ? …tous simplement c’est le format des cartes mères que l’on peut loger a l’intérieur …
µATX; Barebone , mini PC ,moyenne tour 244 x 244 mm² « sujet traité »
ATX;Ordinateur de bureau 305 x 244 mm² «sujet traité »
BTX ;Ordinateur de bureau 325 x 267 mm² « non traité »
ITX ; Mini PC 170 x 170 mm² « non traité »
nano ITX 120 x 120 mm² « non traité »
Prises de façade :
Choisissez ceux avec le plus grand nombres de prises … mini requis et normalisé, 2 USB et connecteurs audio
USB typeA
1 : connecteur du micro «Q : tu m’entends !!! Quand j’te parle … R : noooon ton micro l’est pourave !!!»
2 : connecteur de sortie de ligne out, vers les hauts parleurs ou écouteurs avant alimentés a utilisé si vous avez un casque « z’y va …les zinzin et les z’etiquettes vont en prendre max de decibel ohhhh même pas a un mètre j’m’explose le z’oreilles»
3 :connecteur d’entrée de ligne in : C'est le même signal que les prises rca (ou cinch) qu'on trouve derrière le matos hifi (rouge blanc), par exemple , donc non amplifié
Mais ceci etant un minimum et la technique avancant plus vite que la musique vous pouvez y retrouvez une prise Firewire Aussi baptisée IEEE 1394. Norme de bus série pour le branchement à chaud « sexuel » de périphériques externes compatibles. Les débits théoriques initiaux de 400 Mpbs plafonnent à présent à 800 Mbps. ( mais ca c’est extrement rare )
E-SATA « external pour le E » (a droite sur l’image)
meme norme que le SATA interne (CF :CH1 )suivant les disques dur employé et configurer a l’aide du cavalier au cul de celui-ci « 150(vitesse de transfert théorique (1.5 Gb/s) et 3oo (3.0 Gb/s )» …heu j’vais trop vite la ?
Souvent employé pour les DD externes « si vous avez le choix et que votre CM le permet prenez cela pour rappel ,l’USB a un débit tout théorique de 480 Mbit/s
D’autres prises font leurs apparitions mais je m’étendrais pas la dessus …hdmi pour la plus importante ect ect
Montages
Cela dépendra de la fréquence de tripatouillage
Deux système s’offres a vous …celui conventionnel (vis)et celui rapide (glissières) celui-ci a aussi un coup mais âpres réflexions c’est vraiment pinnuts
Montages vis :
Peut être que ce tuto ci vous aiderais plus que je ne puis, parce que très complet, mais je me dois de vous le mettre car je me sers aussi de tuto pour essayer d’être le plus compréhensibles par vous-même
http://www.clubic.com/article-66115-1-monter-configurer-pc-generation.html
le montage glissière :
rien de plus facile, au lieu de vis a l’endroit même ou elle viennent se loger ce sera des picot de métal mis sur une réglette au cote de celle-ci (-le pas de vis) qui viendras s’y loger (DD ,CD ,DVD ,Floppy DISK)
pour les cartes filles, pareil (CG ,Carte son ,TV ect ) un système de guillotine est mis en place
un boitier coute de 25 euros a 400 euros (pour un refroidissement polini a eau et pis d'autre systeme)mdr
refroidissement deux cas :
(il y a du refroidissement dit passif "radiateur ou dissipateur par air ,mais il est surtout fait pour les composant ,CM,CG,PROCESSEUR )
la durée de vie de n'importe quel composant électronique/electrique ,tiens du faite d'un refroidissement correcte ,qu'il soit passif "radiateur", actif "ventilateur ou combiné comme sur les processeur (radiateur +ventilo)", forcé "pompe a eau"
ventilateur:
le choix est énorme ,mais il n'est pas si difficile si ont y prête attention ,car des marques se sortent du lot (thermaltake , noctua , enermax ,coolermaster ,noiseblocker ,avec une vrai préférence pour les deux premiers...), la fourchette de prix 2,5 a 25 euros
les tailles ...de 8 cm a 25 cm suivant les boitiers ,mais ceux que l'ont retrouveras le plus pour les boitiers c'est 12 cm
le NIVEAU SONORE en Db ...entre 0-20 dB c'est presque inaudible, 35 est le bruit de fond d’un appartement calme, 65 est le seuil de gêne ou de fatigue ...http://www.moinsdebruit.com/le-bruit/lechelle-du-bruit.html
le RPM "revolution par minute " ou en francais ...tours par minute
plus le ventilateur sera petit plus il tournera vite , exemple un VTL (ventilateur) de processeur pourra avoisiné les 5000 tr/min parce qu'il fait 4sur 4 cm ,alors qu'un 12 cm plafonnera a 2000 tr/min , la bonne vitesse et le choix pour un ventil se choisi en fonction du bruit et de la pression d'air CFM
CFM
La capacité de refroidissement d'un ventilateur se calcule en CFM (Cubic Feet/Minute) ou en m³/h (mètres cubes par heure). La règle de conversion entre les deux unités est la suivante :1 CFM = 1.699 m³/h.
Donc, un ventilateur annoncé pour 20 CFM fera 20x1.699=33.98 m³/h. Inversement, un ventilateur brassant 30 m³/h brassera 30/1.699 = 17.66 CFM. plus le CFM sera élevé plus il y aura de flux d'air ...mais cela peut aussi occasionné du bruit ,parce que ce n'est pas une vérité absolu
Si vous acheté sur site internet tel que rue du commerce ou ldlc ,toutes les valeurs "NIVEAU SONORE EN Db ,RPM ,CFM" sont données
quand a l'installation deux fleches (sens de rotation et sens de poussé du flux d'air sont apposé sur la tranche de ceux ci) ,il est commun de mettre un ventil ,sur la face arrière du boitier en extraction et sur la face avant la ou sont généralement le/les disques durs ,en apport d'air ,il y a des boitier comportant jusqu'a 7 emplacement de ventilateur ...une seule règle il faut obligatoirement un ventil en extraction les autres vous pouvez les mettre en apport d'air et ranger proprement les câbles pour ne pas gêner l'écoulement d'air...cela a son importance aussi

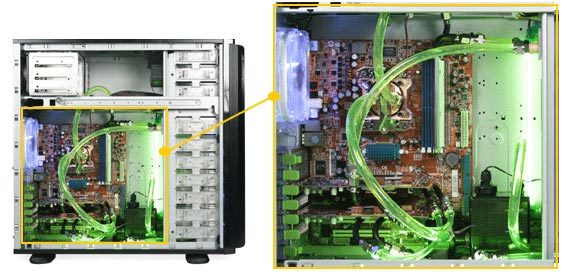

Le refroidissement liquide ou watercooling
cela s'applique a celui qui veut un refroidissement optimal ,et dans un niveau sonore maitrisé ...encore qu'une pompe et des ventilateurs sont requis ,je vais pas non plus m'étendre la dessus car ce système est onéreux et sert surtout pour les geek ou les overclocker ...c'était juste pour vous montrez
ce système coute boitier nu et refroidissement .....260 euros ....c'est du thermaltake
*quelles alim pour quel usage*
CH2 :Boitiers
*modèle micro atx ,atx ,je m'en tiendrais a ces deux modèles la *
CH3 :Cartes mères (dit CM )
*comme ci dessous la CM et PROC doivent avoir le même SOCKET "littéralement comme papa dans maman avec le don que tous les pin's rentre bien (détrompeur a l'appuis) "
CH4 :Processeurs (dit PROC ou CPU)
*a choisir en rapport avec la CM ou vis a vis de la CM ...le PROC est souvent ce qu'il y a de plus cher "very importante information"
CH5 :Mémoire vive (dit barettes ou MEM ou RAM),je retiendrai le dernier termes
*c'est la deuxieme source de rapidité de votre pc "les CAS"je vais pas vous bourrez le mou avec ca mais je ferais un petit encart la dessus car assez important pour moi ... c'est le temps qu'a la MEM a ingurgité les données ,les traiter et les rendrent *
CH6 :Les Disques dur "les données" (DD)
*ide sata, esata,scsi ," ssd dernière génération de disque non mécanique (mémoire flash comme vos appareils photos)"
CH7 :Les cartes filles (cartes graphiques (CG) ,cartes son (CS) ect ect
*je m'étendrais pas trop la dessus car on arrive a des summum si on vise le graphisme et le son pour preuve ....moi A gaaaaa!!!
CH8 :les connectiques (pas d'abreviation chacunes les leurs USB ,IDE ,SATA ,RGB ,YUV ,DVI-D ,DVI-I ,HDMI et j'en passe et des meilleurs
*celles ci seront expliqué en meme temps que la carte mere (CM)
CH1 L'ALIM
Une alim est un transfo, elle transforme le courant secteur en courant potable pour la cm et les composants
la fourchette de prix se situe entre 15 euros et 250 pour les modèles de courses ,bien entendu les moins cher son celle appelées communément "no name " ce qui veut dire au petit bonheur la chance
Beaucoup de personne pense que c'est anodin de choisir une alim ....que nenni c'est elle et elle seul qui déterminera la configuration que vous voulez avoir ,avec des changement futur (ajout d'un graveur ,DD ,CG ect ect )ceux ci auront une répercutions sur la consommation donc , les watt , le rendement en % ...et le bruit de celle ci ,et non des moindres...
La qualité aussi de ces dites ALIM, est primordiale, beaucoup de constructeurs, mais seulement quelques un à retenir si vous voulez vous faire une machine de guerre ou etre tranquille la norme étant de 450watt pour une config simple actuel a laquelle vous pouvez rajoutez quelques éléments "sauf a en faire un serveur ou ajouter plusieurs cartes graphiques"
Une config simple bureautique à monter soi même comme exemple pris sur RDC a 190 euros
# Processeur AMD Athlon 64 LE-1660 2,8GHZ
# Carte mère gigabyte GA-M61PME-S2P
# Chipset graphique intégré nVidia GeForce 6100
# Mémoire 2Go DDR2 en 800MHz
# Disque Dur 320Go 16 Mo 7200 t/min
# Graveur de DVD Double Couche 22x
# Boîtier moyen tour noir/silver - Alimentation 480W
Pour cette config pas besoins de se prendre la tête une 450w/480w, du commerce marque "quelconque" suffira (une 350w suffirait amplement, même moins, si les constructeurs ne nous mentait pas sur les réelles puissances de celle ci
Mais l’avenir de la consommation des composants étant incertaine...( elle tend tous de même vers une moindre conso ),
Si jamais a cette config il vous passait par la tête ou celle de votre ado en mal de casser du monstre "petit le monstre hein..." l'idée "toute saugrenue" d'y ajouté une carte graphique "la mon z’aïeul !!! ,c’est plus la même"
Etant donné qu'une carte graphique vous apporteras un réel confort visuel celle ci consommera au bas coup une fourchette entre 40 et plus de 300 watt a pleine charge et en terme de prix aussi ,de 40 a 700 euros pour certains modèle "la mienne" (pouvant dépassé 2100 euros pour du tri way ou quad (4)(triple carte graphique sur une même carte mère ,(mais la faut être fondu)
Donc pour calculer une alim il faut savoir ce que l'on veut y adjoindre, pour ceci un lien
http://www.antec.outervision.com/
Pour les réfractaire a l'anglais une traduction succincte
http://translate.google.fr/translate?hl=fr&sl=en&tl=fr&u=http%3A%2F%2Fwww.antec.outervision.com%2F
Si, non compréhension des composants a mettre sur ce panneau une note explicative sera faite (tenez vous a la partie de gauche une fois remplis cliquer sur calculate de "Recommended PSU Wattage" en haut a droite
il y a deux genre d'alim (pour dégrossir) celle a rail séparée "multiples" et celle monorail ci joint un article très intéressant a mes yeux "d'electrotech" mais ne vous en préoccupés par trop c'est plutôt pour le coté commerciale… moi mon choix était déjà fait ...une monorail avec une protection coupure en cas de surcharge "c'est un minimum
http://www.pcworld.fr/article/comparatif-de-105-alimentations/importance-du-12v-et-la-question-des-rails-multiples/94411/
La question de la connectique est à prendre en considération aussi, les anciennes cartes mères (CM) accueillait des disques dur (DD) , lecteur/ graveur CD/DVD avec la norme IDE et les cartes graphiques simple n’avait pas besoins de connecteur propre vu qu’elle se servait spécifiquement du connecteur AGP ou PCI de la CM et que les processeur (CPU) n’avait a cette époque pas besoins d’une alim attribué (P4 ou ATX12V)
Connecteur ATX:
Il se connecte directement sur la carte mère afin de lui apporter les différentes tensions nécessaires à son fonctionnement
24 ou 20 pins ?
La nouvelle génération de carte mère nécessite l'emploi d'un connecteur 24 pins ; cependant, si vous avez déjà une alimentation, sachez qu'un adaptateur 20 vers 24 pins existe. Si vous achetez une nouvelle alimentation pour votre ancienne carte mère, elle comprendra certainement un adaptateur 24 vers 20 pins ou une partie des 24 broches sera détachable pour obtenir les 20 broches. Si elle n'est pas détachable, le connecteur pourra tout de même se brancher sur la carte mère, 4 broches seront "en l'air" (si aucuns composants ne gênent).
connecteur 20pins connecteur 24 pins
Sur toutes les alimentations relativement récentes, vous trouverez également un second connecteur 4 broches (nommé "P4" ou ATX12V). Bon nombre de cartes mères le réclament, et ne démarreront pas sans lui.
situé généralement a coté du processeur
Connecteur Molex ou IDE pour les périphériques 5 pouces ¼ et 3 pouces ½:
Ce connecteur permet de relier les disques durs (ci dessous a droite) d'ancienne génération IDE (toujours en vente), les graveurs et lecteurs de CD ou DVD
Connecteur Molex pour lecteur disquettes:
Bien que le lecteur de disquettes ne soit plus trop utilisé, les alimentations disposent encore de ce connecteur.
Connecteur SATA:
Ce connecteur permet d'alimenter les disques durs et /ou lecteur graveur CD/DVD utilisant la technologie SATA (nouvelle norme).
Ce type de connecteur n'est pas toujours présent car les disques durs SATA sont arrivés sur le marché il y a peu de temps. Si vous optez pour une configuration équipée d'une carte mère et d'un disque dur à la norme SATA, prenez soin de vous équiper d'une alimentation possédant ce type de connecteur.
le connecteur d'alimentation SATA est a brancher a la gauche du connecteur de donnée "rouge" SATA sur le DD (photo du milieu) ,la même sur les CD DVD norme SATA ,Sachez qu'il existe cependant des adaptateurs permettant de passer d'un connecteur Molex "IDE"à un ou deux connecteurs SATA (photo a droite)
Connecteur 12 volts 6 pins (PCI-Express):
Certaines cartes graphiques nécessitent une alimentation musclée, elles disposent donc d'un (parfois 2) connecteur à 6 ou 8 broches.
connecteur de le CG
Il y a deux sorte d’alim la normal « merci Lapalisse » et la dites modulaire ….la normal est pourvue des divers câbles cité plus haut alors que la modulaire a elle les mêmes câbles qui s’embrochent sur l’alim pourquoi ??? pour un meilleur rangement et une meilleur ventilation du boitier en ne se servant que des câbles dont l’ont a besoins ,généralement ils sont gainé et ces alim coutent un peu plus cher car c’est souvent l’apanage d’alim pour lesquels les constructeurs prennent soin « une vitrine quoi » les images parlent mieux que des écrits quelques fois ..voici ce qu'est une alim modulaire "ci dessous" , l'alim dite normale est en photo en haut de page
Un facteur a ne pas délaisser le bruit d’une alim entre 0-20 dB c'est presque inaudible, 35 est le bruit de fond d’un appartement calme, 65 est le seuil de gêne ou de fatigue
J'apporte une correction ,brancher les connecteurs sur la CM et les périphériques sont normalisés ,donc infime malchance que vous puissiez vous trompez sur les connections de celles ci "TOUS A L'HEURE D'AUJOURD'HUI SONT MUNIS DE DETROMPEURS
Voila vous savez ce qu'il faut savoir sans trop en mettre ,si jamais vous voulez apportez des modifications ou poser des questions elles seront les bienvenues
CH2 :Boitiers
Les formats :
A gauche « un barebone » , au millieu « un microATX », a droite « une moyenne tour ATX» formats les plus usités maintenant pour le particulier
Le desktop « employé anciennement dans les entreprises » ,mais reviens dans nos salons ,avec une esthetique facon chaine hifi..pas mal du tout et est surtout equipé pour le multimedia "prise HDMI ,telecommande ect "...merci poe
« grand tour » , Ne vous fiez SURTOUTpas a l’image …un vrai sac de ciment le machin et assez encombrant , je sais …j’ai le même a la maison !!!
Voila pour avoir fait un petit peu le tour des boitiers, je resterais camper sur le format uATX et ATX
Pourquoi le format uATX et ATX ,vous me direz ? …tous simplement c’est le format des cartes mères que l’on peut loger a l’intérieur …
µATX; Barebone , mini PC ,moyenne tour 244 x 244 mm² « sujet traité »
ATX;Ordinateur de bureau 305 x 244 mm² «sujet traité »
BTX ;Ordinateur de bureau 325 x 267 mm² « non traité »
ITX ; Mini PC 170 x 170 mm² « non traité »
nano ITX 120 x 120 mm² « non traité »
Prises de façade :
Choisissez ceux avec le plus grand nombres de prises … mini requis et normalisé, 2 USB et connecteurs audio
USB typeA
1 : connecteur du micro «Q : tu m’entends !!! Quand j’te parle … R : noooon ton micro l’est pourave !!!»
2 : connecteur de sortie de ligne out, vers les hauts parleurs ou écouteurs avant alimentés a utilisé si vous avez un casque « z’y va …les zinzin et les z’etiquettes vont en prendre max de decibel ohhhh même pas a un mètre j’m’explose le z’oreilles»
3 :connecteur d’entrée de ligne in : C'est le même signal que les prises rca (ou cinch) qu'on trouve derrière le matos hifi (rouge blanc), par exemple , donc non amplifié
Mais ceci etant un minimum et la technique avancant plus vite que la musique vous pouvez y retrouvez une prise Firewire Aussi baptisée IEEE 1394. Norme de bus série pour le branchement à chaud « sexuel » de périphériques externes compatibles. Les débits théoriques initiaux de 400 Mpbs plafonnent à présent à 800 Mbps. ( mais ca c’est extrement rare )
E-SATA « external pour le E » (a droite sur l’image)
meme norme que le SATA interne (CF :CH1 )suivant les disques dur employé et configurer a l’aide du cavalier au cul de celui-ci « 150(vitesse de transfert théorique (1.5 Gb/s) et 3oo (3.0 Gb/s )» …heu j’vais trop vite la ?
Souvent employé pour les DD externes « si vous avez le choix et que votre CM le permet prenez cela pour rappel ,l’USB a un débit tout théorique de 480 Mbit/s
D’autres prises font leurs apparitions mais je m’étendrais pas la dessus …hdmi pour la plus importante ect ect
Montages
Cela dépendra de la fréquence de tripatouillage
Deux système s’offres a vous …celui conventionnel (vis)et celui rapide (glissières) celui-ci a aussi un coup mais âpres réflexions c’est vraiment pinnuts
Montages vis :
Peut être que ce tuto ci vous aiderais plus que je ne puis, parce que très complet, mais je me dois de vous le mettre car je me sers aussi de tuto pour essayer d’être le plus compréhensibles par vous-même
http://www.clubic.com/article-66115-1-monter-configurer-pc-generation.html
le montage glissière :
rien de plus facile, au lieu de vis a l’endroit même ou elle viennent se loger ce sera des picot de métal mis sur une réglette au cote de celle-ci (-le pas de vis) qui viendras s’y loger (DD ,CD ,DVD ,Floppy DISK)
pour les cartes filles, pareil (CG ,Carte son ,TV ect ) un système de guillotine est mis en place
un boitier coute de 25 euros a 400 euros (pour un refroidissement polini a eau et pis d'autre systeme)mdr
refroidissement deux cas :
(il y a du refroidissement dit passif "radiateur ou dissipateur par air ,mais il est surtout fait pour les composant ,CM,CG,PROCESSEUR )
la durée de vie de n'importe quel composant électronique/electrique ,tiens du faite d'un refroidissement correcte ,qu'il soit passif "radiateur", actif "ventilateur ou combiné comme sur les processeur (radiateur +ventilo)", forcé "pompe a eau"
ventilateur:
le choix est énorme ,mais il n'est pas si difficile si ont y prête attention ,car des marques se sortent du lot (thermaltake , noctua , enermax ,coolermaster ,noiseblocker ,avec une vrai préférence pour les deux premiers...), la fourchette de prix 2,5 a 25 euros
les tailles ...de 8 cm a 25 cm suivant les boitiers ,mais ceux que l'ont retrouveras le plus pour les boitiers c'est 12 cm
le NIVEAU SONORE en Db ...entre 0-20 dB c'est presque inaudible, 35 est le bruit de fond d’un appartement calme, 65 est le seuil de gêne ou de fatigue ...http://www.moinsdebruit.com/le-bruit/lechelle-du-bruit.html
le RPM "revolution par minute " ou en francais ...tours par minute
plus le ventilateur sera petit plus il tournera vite , exemple un VTL (ventilateur) de processeur pourra avoisiné les 5000 tr/min parce qu'il fait 4sur 4 cm ,alors qu'un 12 cm plafonnera a 2000 tr/min , la bonne vitesse et le choix pour un ventil se choisi en fonction du bruit et de la pression d'air CFM
CFM
La capacité de refroidissement d'un ventilateur se calcule en CFM (Cubic Feet/Minute) ou en m³/h (mètres cubes par heure). La règle de conversion entre les deux unités est la suivante :1 CFM = 1.699 m³/h.
Donc, un ventilateur annoncé pour 20 CFM fera 20x1.699=33.98 m³/h. Inversement, un ventilateur brassant 30 m³/h brassera 30/1.699 = 17.66 CFM. plus le CFM sera élevé plus il y aura de flux d'air ...mais cela peut aussi occasionné du bruit ,parce que ce n'est pas une vérité absolu
Si vous acheté sur site internet tel que rue du commerce ou ldlc ,toutes les valeurs "NIVEAU SONORE EN Db ,RPM ,CFM" sont données
quand a l'installation deux fleches (sens de rotation et sens de poussé du flux d'air sont apposé sur la tranche de ceux ci) ,il est commun de mettre un ventil ,sur la face arrière du boitier en extraction et sur la face avant la ou sont généralement le/les disques durs ,en apport d'air ,il y a des boitier comportant jusqu'a 7 emplacement de ventilateur ...une seule règle il faut obligatoirement un ventil en extraction les autres vous pouvez les mettre en apport d'air et ranger proprement les câbles pour ne pas gêner l'écoulement d'air...cela a son importance aussi
Le refroidissement liquide ou watercooling
cela s'applique a celui qui veut un refroidissement optimal ,et dans un niveau sonore maitrisé ...encore qu'une pompe et des ventilateurs sont requis ,je vais pas non plus m'étendre la dessus car ce système est onéreux et sert surtout pour les geek ou les overclocker ...c'était juste pour vous montrez
ce système coute boitier nu et refroidissement .....260 euros ....c'est du thermaltake
Dernière édition par vince le Mar 6 Oct - 16:20, édité 1 fois
Invité- Invité
Re: montage hard ,"ou comment se monter un pc soit meme"
Pinaise c'est pourtant bien détaillé mais ca fait peur quand même
Non sans déc c'est bien expliqué et malgrés tout j'hésiterais avant de mettre les pattes dedans maintenant !
Euh sinon j'essayerais pour le programme que tu m'as conseillé pour la mémoire
Non sans déc c'est bien expliqué et malgrés tout j'hésiterais avant de mettre les pattes dedans maintenant !
Euh sinon j'essayerais pour le programme que tu m'as conseillé pour la mémoire
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
Pupuceeee pupuce.... ....viens on va prendre l'air....
Mick- Expert-Pipelette
- Nombre de messages : 1253
Age : 61
Humeur : Incertaine
Date d'inscription : 21/02/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
vince a écrit:brumes87 a écrit:pour brumes.?? ben je sais demonter un pc mouavince a écrit:MasH a écrit:Yesssssssss Good IDea mister Vince
Je vais suivre cela personnellement j'ai déja pas mal tripoter les entrailles d'une tours mais surtout en pahse démontage
Mais bon c'était le but essayé de comprendre comment que c'est dedans !!
J'ai aps vraiment pigé donc je suis content de ton initiative Vince
c'est un peu pour toi ,beaucoup pour brumes ,et bien sur tout les autres qui voudrait se lancer a monter son pc ,et comprendre pourquoi tel ou tel choses sont inadaptés "entres autre les chipsets ,les memoires ,les processeurs ,les cartes graphiques ect
ps; le tiens sera le pilote
bon ok, j'ai toujours des pieces de reste kan je remonte mais c'est k ça doit faire des petits pendant k j'ai le dos tourné..
pis dis moi toua...............
tu crois k ça fonctoionne comme les radars les pc............
vais me retrouver avec des points en moins si ça flash.?
ben j'suis navré ,le flic informatique t'a refilé un nouveau permis de forum ....l'aurais pas du
l'aurai po du.?
bah j'peut toujours le dechirer ce nouveau permis de forum
et r'tourner poster ailleurs ou pas besoin de permis pour poster
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
Brume j't'ai trouvé des cochons je les mettrais des que les bugs seront réglé
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:Brume j't'ai trouvé des cochons je les mettrais des que les bugs seront réglé
C'était un message du cochon en chef .......
Mick- Expert-Pipelette
- Nombre de messages : 1253
Age : 61
Humeur : Incertaine
Date d'inscription : 21/02/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
Ca me rappel un jeu que j'adorais les Cochons de Guerre les dials des cohons était écrit par les auteurs des Guignols! c'était excellent!
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:Brume j't'ai trouvé des cochons je les mettrais des que les bugs seront réglé
genial .. je ne verrai po les yeux clignoter dans les poubelle
trop cool c plus sympa les cochons...
vivement que les bugs s'arrettent.
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
Mick a écrit:MasH a écrit:Brume j't'ai trouvé des cochons je les mettrais des que les bugs seront réglé
C'était un message du cochon en chef .......
l'a des z'idees sympa le chef des fois
j'espere juste k c'est pas des z'idées cochonnes au moins hein...
oups mais on va se faire jetter là par le bricolateur si on commence à lui squatter son post va po etre content
deja k'il remet mon permis en cause
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
ouais et t'as la carte grise du PC ???
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:ouais et t'as la carte grise du PC ???
la pastille verte wouai
c'est un pc ecolo
l'est branche sur mon velo d'appart et c moi qui fourni le courant en essayant de perdre les kgs k j'amasse en restant à pianoter sur cette fichu machine
z'ont pas core invente les patch anti net
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
et c'est pas prres d'etre inventé c'est tellement avantageux que les gens passent leurs temps sur les pc
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
brumes87 a écrit:vince a écrit:brumes87 a écrit:pour brumes.?? ben je sais demonter un pc mouavince a écrit:MasH a écrit:Yesssssssss Good IDea mister Vince
Je vais suivre cela personnellement j'ai déja pas mal tripoter les entrailles d'une tours mais surtout en pahse démontage
Mais bon c'était le but essayé de comprendre comment que c'est dedans !!
J'ai aps vraiment pigé donc je suis content de ton initiative Vince
c'est un peu pour toi ,beaucoup pour brumes ,et bien sur tout les autres qui voudrait se lancer a monter son pc ,et comprendre pourquoi tel ou tel choses sont inadaptés "entres autre les chipsets ,les memoires ,les processeurs ,les cartes graphiques ect
ps; le tiens sera le pilote
bon ok, j'ai toujours des pieces de reste kan je remonte mais c'est k ça doit faire des petits pendant k j'ai le dos tourné..
pis dis moi toua...............
tu crois k ça fonctoionne comme les radars les pc............
vais me retrouver avec des points en moins si ça flash.?
ben j'suis navré ,le flic informatique t'a refilé un nouveau permis de forum ....l'aurais pas du
l'aurai po du.?
bah j'peut toujours le dechirer ce nouveau permis de forum
et r'tourner poster ailleurs ou pas besoin de permis pour poster
bah non "besoin de toi envie de rien ....c'est ca le titre ah ah ah" chanson de belle et sebastien
*mirde c'est la chanson de mirde qui reste coincé dans ma tete *
Invité- Invité
Re: montage hard ,"ou comment se monter un pc soit meme"
Bon ca a l'air d'aller mieux ForumActif j'vais bientot pouvoir mettre les cochons a Brume
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
ki ki dit bricolateur.. ai pas tout compris là
la chanson de belle et sebastien:huh:
la connai pas celle là
arff l'a du mettre les 2 doigts dans la prise....
la chanson de belle et sebastien:huh:
la connai pas celle là
arff l'a du mettre les 2 doigts dans la prise....
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:Bon ca a l'air d'aller mieux ForumActif j'vais bientot pouvoir mettre les cochons a Brume
y viennent à pieds mes tits cochons???
dis;.. tu les met pas à la place des yeux dans les poublelles hein...
tu vire pas que les yeux. mais la poubelle avec faut les laisser en liberter mes tits cochons
j'ai hate..........................
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
j'étais en train d'essayer j't'ai fait un rang sp"ciale DameNature et j'ai essayé les cochons mais j'ai pas réussi je les ai envoyé a Mini qui essaye aussi
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
yesss les poubelles ne sont plus.....
marci mash est deja un grand pas........
cool a fait plus propre
marci mash est deja un grand pas........
cool a fait plus propre
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
YESSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSS
j'ai mes ptits cochons.........
à qui faut k j'fasse un ???
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
Tu peux faire un bisou a Mini c'est elle qui a réussi a te les mettre moi je les ai juste trouvé sur un site
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
travail d'équipe
mini- Technicienne
- Nombre de messages : 5654
Age : 46
Date d'inscription : 18/11/2008
Re: montage hard ,"ou comment se monter un pc soit meme"
MasH a écrit:Tu peux faire un bisou a Mini c'est elle qui a réussi a te les mettre moi je les ai juste trouvé sur un site
alors voila pour mini
et voila pour toi mash..
desolée ai po trouve celui celui k je voulais dasn les emoticon du site
a marche pas ça me fait comme sur l'autre post
ça me remet la meme
on ne peut pas mettre 2 fotos sur la meme reponse.?
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
voila pour toi mash
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
j'ai de la chance
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
c d'bon coeur tu sais
brumes87- DameNature
- Nombre de messages : 278
Age : 58
Humeur : curieuse
Date d'inscription : 28/05/2009
Re: montage hard ,"ou comment se monter un pc soit meme"
Ouhla mais j'en doute pas un instant
MasH- Chef
- Nombre de messages : 8208
Age : 55
Date d'inscription : 28/04/2009
Page 4 sur 6 • 1, 2, 3, 4, 5, 6
Sujets similaires
» Clins d'oeil, hommages, références, caméos et.... erreurs
» Bides et Musique. Quand "chanson" rime avec "con".
» Phénomènes inexpliqués; hantises, "fantômes et poltergeist"
» Tuto Video - Montage généralités (tous niveaux)
» Bides et Musique. Quand "chanson" rime avec "con".
» Phénomènes inexpliqués; hantises, "fantômes et poltergeist"
» Tuto Video - Montage généralités (tous niveaux)
Page 4 sur 6
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
